雨水收集利用系統施工工藝詳細流程標準
瀏覽：1195 發布日期：2019-08-09 06:08:46
雨水收集利用系統是海綿城市建設重要的體現方式之一，雨水收集利用系統需要科學、嚴謹?shù)氖┕?，才能體現其積極的作用。小編為您介紹雨水收集利用系統工藝流程標準如下：
1、施工前準備
1）編制施工方案，進行施工技術交底；
2）測量人員根據施工圖紙放線。
2、基坑開挖
1）應根據工程地質、水文地質、周邊環境編制基坑土方開挖、支護、降水施工方案，開挖深度超過5m（含5m）或開挖深度雖未超過5m,但地質條件、周圍環境和地下管線復雜，或影響毗鄰建筑（構筑）物安全的基坑（槽）的土方開挖、支護、降水工程施工方案應組織專家論證。
2）地基承載力應符合設計要求。
3）基礎表面應平整光滑，高程誤差值控制在±20mm.
3、復合土工膜敷設
1）塑料儲水模塊外側包裹防滲土工布（兩布一膜），布為無紡布（機織塑料編織布），重量不得低于100g/m2;膜為PE膜，其厚度不得小于1mm,重量不得低于400g/m2.
2）防滲土工布施工工藝：鋪設、剪裁→對正、搭齊→壓布定型→擦拭塵土→焊接試驗→焊接→檢測→修補→復檢驗收。
3）防滲土工布搭接寬度應大于500mm,采用雙道焊縫接縫方式，以提供多重保護，可以在焊層之間充氣測試焊接效果。焊接后，應及時對焊縫焊接質量進行檢測。
4）鋪設土工布時，應從最低部位開始向高位延伸。不要拉得過緊，應留足夠余幅（大約1.5%），以備局部下沉拉伸。

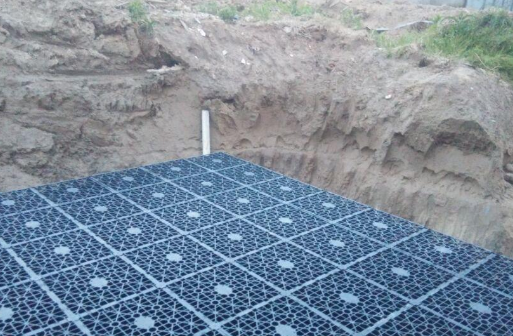

4、塑料模塊組合水池安裝
1）塑料模塊單體安裝時排列整齊，便于同層和上下層之間固定連接，按施工圖紙要求雨水收集池長寬高尺寸安裝塑料模塊數量。
2）同層儲水模塊之間用塑料模塊橫向固定卡連接，每個模塊長邊一側使用的固定卡不少于2只，短邊一側使用的固定卡不少于1只。
3）上下層儲水模塊之間用塑料模塊縱向固定桿連接，每座模塊單體上下層之間的固定桿不少于2只。
4）儲水模塊在連接過程中，要盡量避免垂直連接，先鋪設第一層，然后再逐層往上鋪設。

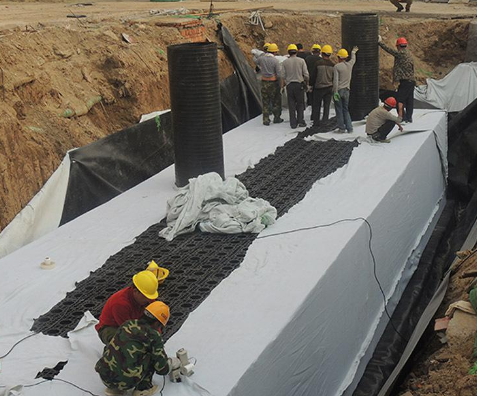

5、包裹焊接防滲土工布
在雨水收集池儲水模塊全部安裝完成后，將事先焊接好的復合土工膜圍裹在儲水模塊骨架周圍，并按折痕將其折好。在頂面包裹時兩側搭接寬度大于500mm,焊接按復合土工膜焊接技術要點進行焊接。
1）預制套管與復合土工膜貼合面邊長應2倍于管道直徑，套管部分直徑略大于管徑。管道與HPDE套管使用雙箍固定。
2）復合土工膜開十字口，管道通過PE法蘭連接入模塊水池。
3）接管道部分預留出足夠余量，土工布開十字口，管道插接入模塊內部，單箍扎緊。
6、各功能井及其連接管道安裝
雨水井、雨水預處理裝置、排泥提升井、清水提升井、放空閥門井、棄流井安裝施工時，高程、坐標應滿足設計要求，之間管道連接安裝嚴密。
7、土方回填
1）基坑底部混凝土墊層保證水平，上部鋪不少于20mm中砂墊層。
2）棄流井、閥門井的坐標可根據現場實際情況做適當調整。
3）沉砂井基礎的做法：采用原土或粗砂分層回填，人工或機械夯實，每層厚度不大于500mm.頂部做200mm厚度、寬度不小于1500mm的混凝土墊層，混凝土強度等級不低于C20.
4）沉砂井與儲水模塊各連接管安裝完后，在回填過程中先將沉砂井周圍回填500mm厚度的粗砂或石粉。用人工夯實后，再回填下一層。最后回填至管頂500~700mm厚度人工夯實后，方可回填其他材料。
5）設備間取水管處的回填做法與沉砂井取水管處的回填做法相同。
6）儲水模塊透氣管在回填過程中避免將立管壓歪，保證立管垂直。
7）水池頂部土工布表面區域均勻攤鋪200mm厚的純凈中砂，再采用干凈無雜質的松散好土進行儲水模塊上表面的回填施工。每300mm拍打密實，直到設計高度，禁止使用機械方法進行夯實作業，禁止用水沖灌或水浸泡。
8）雨水收集水池四周回填物為粗砂和原土，回填時在靠近復合土工膜的一側回填100mm厚的粗砂，再在粗砂的外側回填原土。不得回填帶有石塊等硬物的粗沙或石粉，以免硬物直接接觸方塊造成漏水現象發生。每次每層回填厚度為300mm,壓實，直至頂面。施工完畢后必須進行滿水試驗。
8、設備安裝
1）、棄流過濾設備及電氣設備到貨后，由設備管理部門，會同購置單位，使用單位（或接收單位）進行開箱驗收。
2）、設備的安裝應按照工藝要求進行。在線儀表安裝位置和方向應正確，不得少裝、漏裝。設備中的閥門、取樣口等應排列整齊，間隔均勻，不得滲漏。
3）、雨水設備控制電柜安裝完畢后，應對整個雨水系統進行調試，直到系統運行正常。
4）、在設備調試合格后進行驗收。
